Xilanh khí nén dạng kẹp MHL2-20D, 20D1, 20D2

Xilanh MHL2-20D

Sản phẩm: Xilanh khí nén dạng kẹp SMC

Mã hàng: MHL2-20D, MHL2-20D1, MHL2-20D2

Hãng sản xuất: SMC

Giá: Vui lòng gọi 0901879122 ( Zalo )

Email: sales@phucthinhautomation.vn

Description
Reviews (0)

Xilanh MHL2-20D, MHL2-20D1, MHL2-20D2 kẹp

Xilanh lanh SMC MHL2-20D, MHL2-20D1, MHL2-20D2 tích hợp cơ chế chống bụi, lực kẹp lớn thông qua một cặp piston trong khi vẫn duy trì thiết kế nhỏ gọn. Công tắc tự động nhỏ hơn, vòng bi nhựa.

Thông số kỹ thuật cơ bản MHL2-20D, MHL2-20D1, MHL2-20D2

Đường kính piston: 20 mm
Số lần hoạt động tối đa trong 1 phút 60; 40; 40 lần

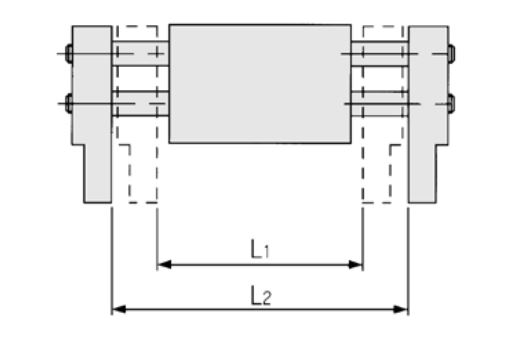

Khoảng cách hành trình (L2-L1) 40; 80; 100 mm
Khoảng chết (L1) 82; 142; 162 mm
Kích thước mở tối đa (L2) 122; 222; 262 mm
Khối lượng 1025; 1495; 1690 g

Thông số xilanh MHL2 - 20D, 20D1, 20D2 — Thông số xilanh MHL2 – 20D, 20D1, 20D2

Yêu cầu kỹ thuật và những lưu ý khi lắp đặt

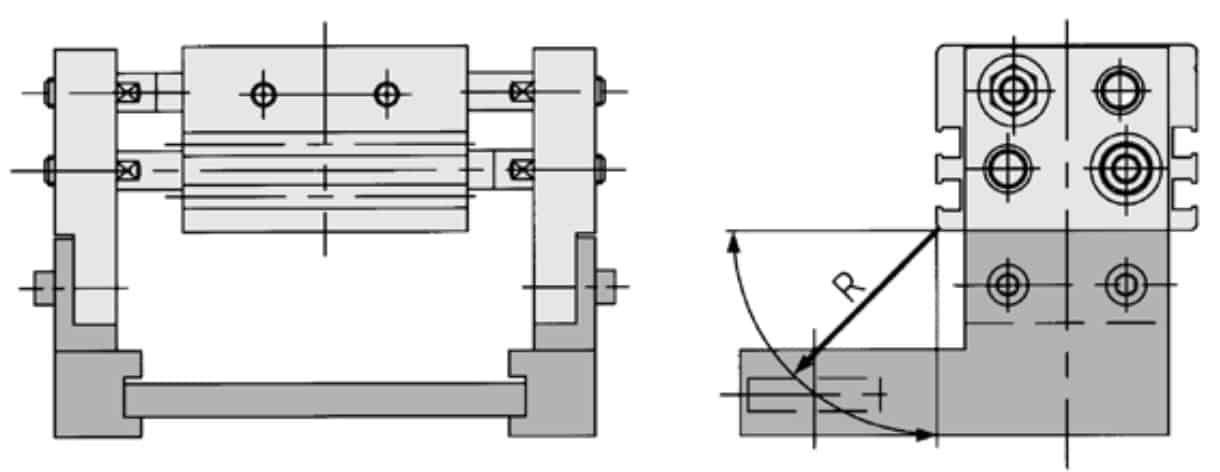

Điểm kẹp phôi

Khoảng cách điểm kẹp phôi (R) phải nằm trong khoảng kẹp phạm vi lực cho mỗi áp suất. Theo đồ thị được cho bởi nhà sản xuất.
Nếu khoảng kẹp vượt quá chỉ định về phạm vi, tải trọng có thể gây mất cân bằng quá mức. Kết quả có thể là piston bị vênh và ảnh hưởng đến tuổi thọ thiết bị.

Lực kẹp phôi hiệu quả

Lực kẹp hiệu quả thể hiện trong bảng đại diện của nhà sản xuất. F – Lực kẹp thể hiện cho một bên piston hiệu quả

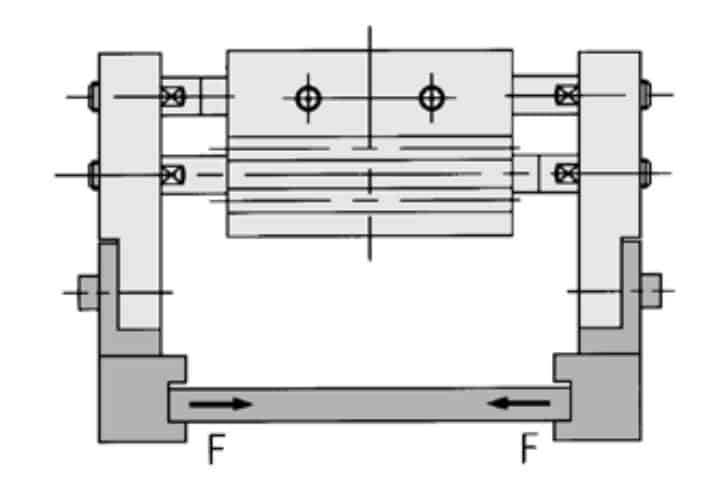

Mô tả lực kẹp phôi xilanh smc — Mô tả lực kẹp phôi

Biểu đồ mô tả lực kẹp, khoảng cách, áp suất khí dòng MHL2 đường kính 20 và 25

Hướng dẫn chọn xilanh kẹp MHL2-20D, MHL2-20D1, MHL2-20D2

Bước 1: Xác nhận các yêu cầu phôi kẹp, điều kiện kẹp
Bước 2: Chọn khoảng cách gá phôi theo yêu cầu. Chọn theo kích thước phôi
Bước 3: Tính toán lực kẹp
Bước 4: Chọn model theo biểu đồ tính toán nhà sản xuất

Ví dụ: Phôi có kích thước cần kẹp dài 300 mm, khối lượng 0.9 Kg

Dựa theo bảng chọn xilanh có kích thước hành trình làm việc lớn hơn 300 mm – MH2-32D1/D2
Lực kẹp là tùy theo hình dạng phôi và phụ thuộc hệ số ma sát điểm kẹp. Tuy vậy nên chọn một lực kẹp lớn hơn ít nhất 10-20 lần khối lượng phôi hoặc hơn. Đề phòng gia tốc trong quá trình chuyển phôi hoặc tác động ko mong muốn.

Ftt>F= 0.9 Kg x20 x10 m/s2 = 180 N
