Xilanh kẹp khí nén

Sản phẩm: Xilanh khí nén dạng kẹp SMC

Mã hàng: MHL2-10D, MHL2-10D1, MHL2-10D2, MHL2-16D, MHL2-16D1, MHL2-16D2, MHL2-20D, MHL2-20D1, MHL2-20D2, MHL2-25D, MHL2-25D1, MHL2-25D2, MHL2-32D, MHL2-32D1, MHL2-32D2, MHL2-40D, MHL2-40D1, MHL2-40D2,

Hãng sản xuất: SMC

Giá: Vui lòng gọi 0901879122 ( Zalo )

Email: sales@phucthinhautomation.vn

Description
Reviews (0)

Xilanh kẹp khí nén SMC

Xilanh kẹp khí nén SMC dòng MHL2 tích hợp cơ chế chống bụi, lực kẹp lớn thông qua một cặp piston trong khi vẫn duy trì thiết kế nhỏ gọn. Công tắc tự động nhỏ hơn, vòng bi nhựa.

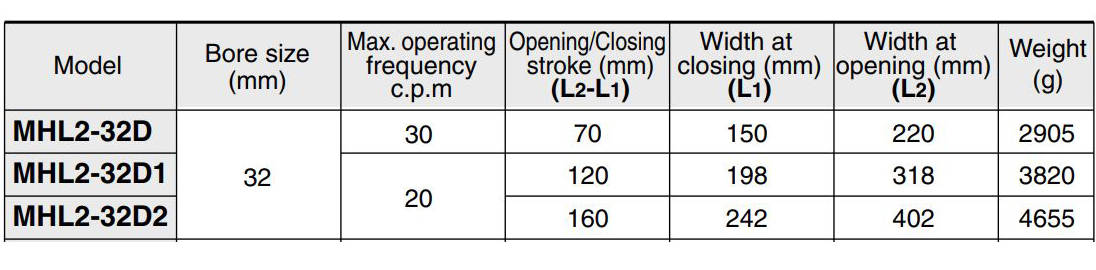

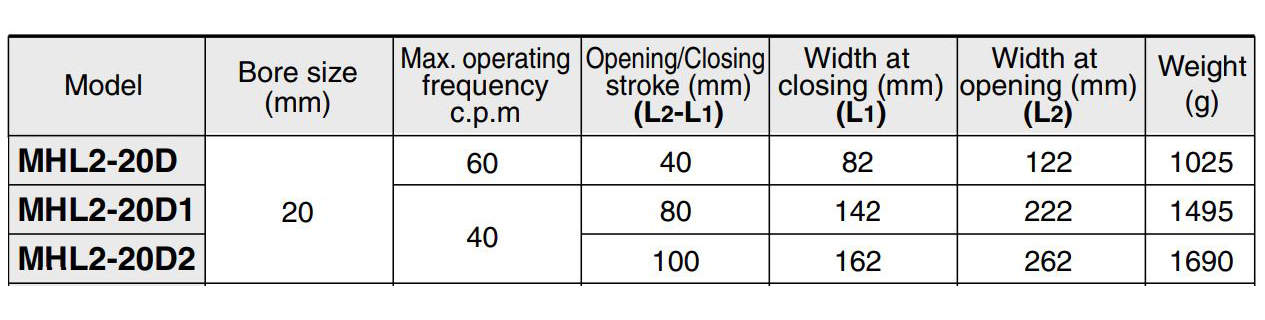

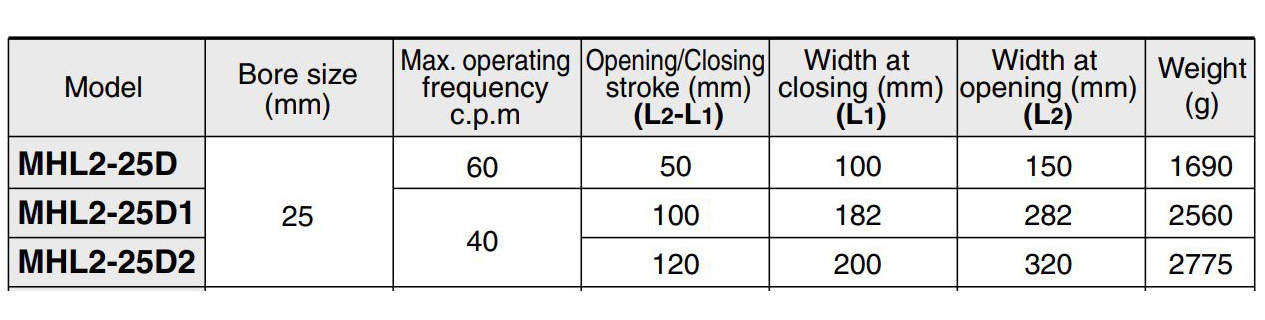

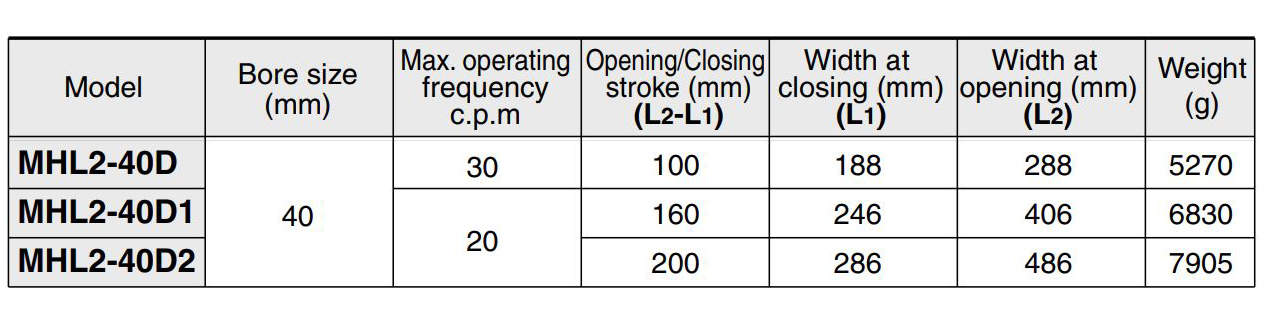

Thông số kỹ thuật cơ bản dòng MHL2

Đường kính piston: 10-40 mm
Số lần hoạt động tối đa trong 1 phút 20-60 lần
Khoảng cách hành trình (L2-L1) 20-200 mm
Khoảng chết (L1) 56-286 mm
Kích thước mở tối đa (L2) 76-486 mm
Khối lượng: Theo model sản phẩm

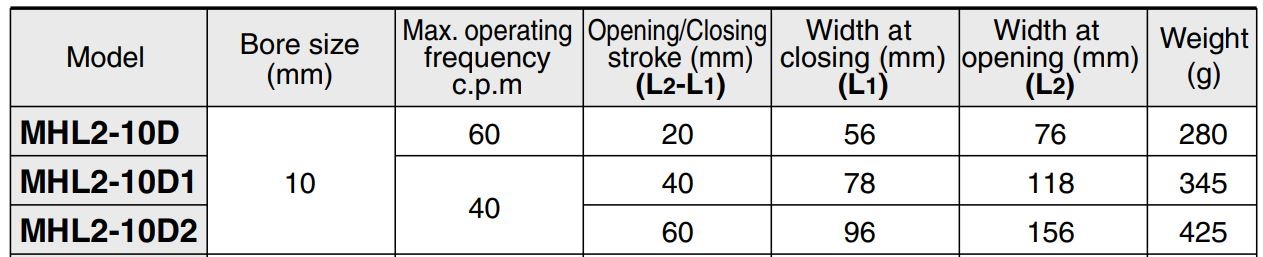

Thông số xilanh MHL2 - 10D, D1, D2

Yêu cầu kỹ thuật và những lưu ý khi lắp đặt xilanh kẹp

Điểm kẹp phôi

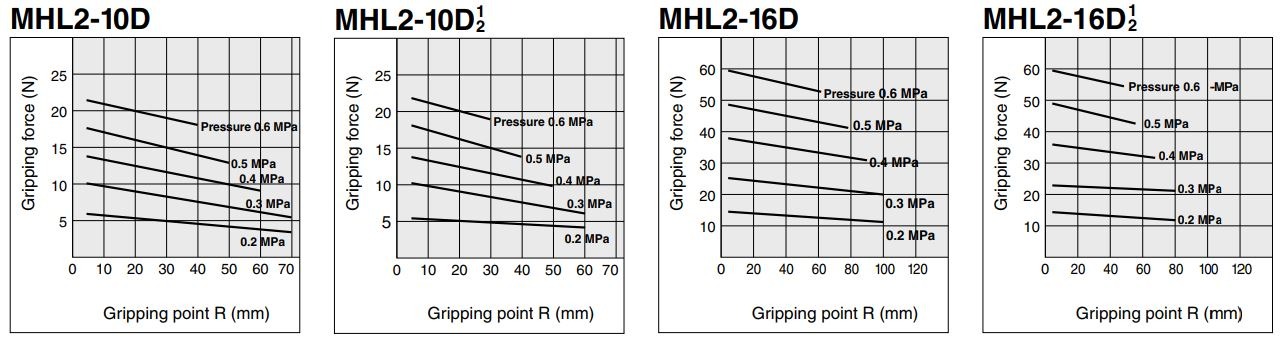

Khoảng cách điểm kẹp phôi (R) phải nằm trong khoảng kẹp phạm vi lực cho mỗi áp suất. Theo đồ thị được cho bởi nhà sản xuất.
Nếu khoảng kẹp vượt quá chỉ định về phạm vi, tải trọng có thể gây mất cân bằng quá mức. Kết quả có thể là piston bị vênh và ảnh hưởng đến tuổi thọ thiết bị.

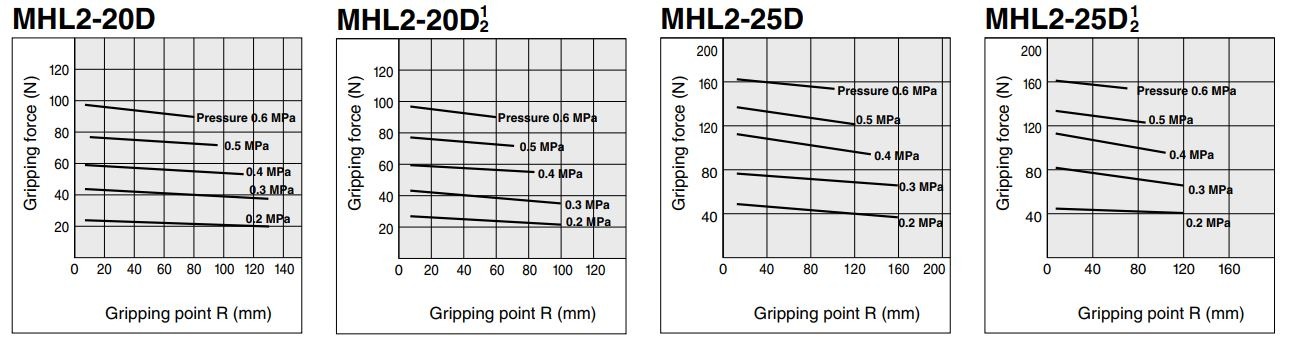

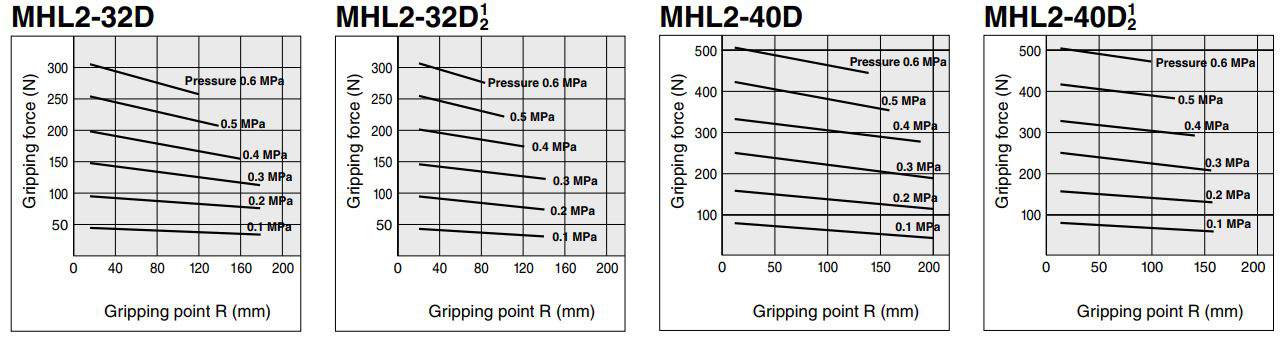

Lực kẹp phôi hiệu quả

Lực kẹp hiệu quả thể hiện trong bảng đại diện của nhà sản xuất. F – Lực kẹp thể hiện cho một bên piston hiệu quả

Mô tả lực kẹp phôi xilanh smc — Mô tả lực kẹp phôi

Hướng dẫn chọn xilanh kẹp MHL2

Bước 1: Xác nhận các yêu cầu phôi kẹp, điều kiện kẹp
Bước 2: Chọn khoảng cách gá phôi theo yêu cầu. Chọn theo kích thước phôi
Bước 3: Tính toán lực kẹp
Bước 4: Chọn model theo biểu đồ tính toán nhà sản xuất

Ví dụ: Phôi có kích thước cần kẹp dài 300 mm, khối lượng 0.9 Kg

Dựa theo bảng chọn xilanh có kích thước hành trình làm việc lớn hơn 300 mm – MH2-32D1/D2
Lực kẹp là tùy theo hình dạng phôi và phụ thuộc hệ số ma sát điểm kẹp. Tuy vậy nên chọn một lực kẹp lớn hơn ít nhất 10-20 lần khối lượng phôi hoặc hơn. Đề phòng gia tốc trong quá trình chuyển phôi hoặc tác động ko mong muốn.

Ftt>F= 0.9 Kg x20 x10 m/s2 = 180 N
